Hypertronics連接器 KVPX 連接器

發布時間：2021-03-18 17:08:57 瀏覽：2234

Hypertronics連接器的Kvpx連接器是屏蔽高密度、高速的模塊化互連系統，其結構針對1.8mm×1.35mm網格上的差異進行了優化。此外，單端和電源晶圓版本也可用于基于晶圓的子卡組件。Hypertronics連接器帶有用戶可配置的鍵控和集成不銹鋼導銷/鍵，背板模塊可在1.8mm x 1.8mm網格上添加8行和16行。Kvpx連接器平臺能夠從80Mbps擴展到10Gbps以上，而Vita 46背板的插槽間距保持不變，從20.3mm擴展到25.4mm。

Hypertronics連接器采用經驗證的0.40mm Hypertac?雙曲面接觸，kvpx連接器不受沖擊和振動的影響，并能提供許多線性接觸路徑和自清潔擦拭操作，從而為各種行業的高可靠性應用提供更好的信號完整性。Hypertronics接觸系統插拔力小，接觸電阻低，插拔次數領先行業。Hypertronics連接器kvpx連接器由填充30%玻璃的液晶聚合物（LCP）絕緣體和密封觸點制成，可承受高焊接溫度。此外，LCP絕緣體還超過了美國宇航局的空間除氣要求，并有自己的鍵控功能，以防止不當插入。

kvpx系列連接器可以在最惡劣的環境下工作，在軍事、航空航天、工業和醫療設備等關鍵應用領域具有優勢。

更多功能：

差分、單端和電源

可分離接口，每25.4mm提供70個單端信號，每25.4mm提供63個差分信號

Hypertac?雙曲面接觸技術，可靠性強

ESD保護支持二級維護設計

背板連接器采用直徑為0.56mm的通孔

額定電流：12.5/電源片A.5625A/觸點

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657 QQ: 2295048674

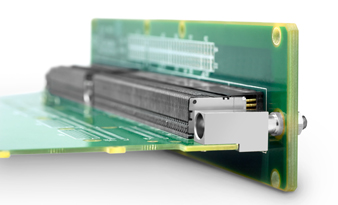

KVPX 連接器.jpg

規格

觸頭數目	半模塊 - 72個；全模塊 - 144個
間距	1.8mm
額定電流	每個觸頭1.5625 A，每個電源晶圓12.5 A
	（使用30℃升溫和1盎司銅而降額）
拔出力	每個觸頭典型拔出力為1.2盎司
額定溫度	-55℃至125°C
絕緣子材質	LCP（液晶聚合物）
觸頭鍍層	鎳上鍍金，50微英寸
額定阻燃	UL94-VO
介電質耐壓	交流500 V
低等級電路電阻	8毫歐姆（最大值）
絕緣電阻	500兆歐姆（最大值）
任意震動	11.95 Grms，每個軸以50到2000 Hz頻率震動長達90分鐘
抗機械沖擊性	50G 11 msec，每個方向3次沖擊（共18次）
