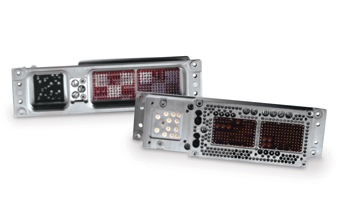

Hypertronics濾波器式機架和面板連接器

發布時間：2021-05-24 16:56:24     瀏覽：2266

Hypertronics濾波器式機架面板連接器包括ARINC 404、ARINC 600和MIL-DTL-83527外殼類型。Hypertronics的設計滿足或超過了每個系列的所有適用要求，可以與標準的非過濾器連接器進行匹配和互換。通過Hypertronics的串聯濾波器適配器，可以方便地升級到EMI/瞬態保護，而無需修改系統。Hypertronics適配器的設計目的是在現有插頭和插座之間安裝，而不需要重新布線或拆裝系統。

有幾種不同的接觸結構和套管尺寸；

C，L，PI濾波器類型；

利用濾波技術(平面陣列、雙曲面)配合應用。

未過濾(高速)基線；

暫態保護已通過測試，符合美國航空無線電技術委員會D160F章第22章第3、4和5級標準。

基本雷擊、電磁干擾和電磁脈沖保護；

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657   QQ: 1369964087


材質與終飾

罩殼

鋁合金/鋼/復合物

絕緣子

高等級塑料/環氧樹脂

觸頭

銅合金，鍍金

鎖環和密封件

硅基彈性體

鎖緊螺母

鋁合金

接地層

鈹銅，鍍銀

電容器

鈦酸鋇

電感器

鐵氧體磁珠



生產自動化測試系統測量


測程

準確度

注釋

電容

1 pF到1μf

0.2% + 0.1 pf

1

DF

0.00001-10

1%

2

電感

100 nH至10KH

0.2%+10 nH

1

絕緣電阻

1 K Ohm至5 T Ohm

1%

3,4,5

DWV

10 pA至100 mA

1%+10 pA

3,4,6

逆向電壓

10 mV至100V

0.2% + 10 mV

7

接地和觸頭電阻

0.1 mV至1V

0.1%+0.1 mV

7

注釋：

頻率 = 20 Hz至1 MHz

損耗因數

施加5至500伏

測量每個針腳到接至罩殼的其他所有針腳

絕緣電阻

介質耐壓

電流源 = 1 nA到1 A
