ANDON圖像傳感器CANON

發布時間：2022-07-25 16:51:10 瀏覽：2734

與其他焊球端子設計相比較，ANDON的專業Rollerball插座端子選項提供更精準的焊接、更強的銜接和優化的電氣連接，尤其是在沖擊性和振蕩下。更好的是，ANDON端子能使用戶避免高昂的返修和報廢，特別是針對共面性是一個固定挑戰的較大PCB。

ANDON端子的底端有個半徑孔，以防止氣體殘留。端子被壓在其半球之外的焊球上，對它進行封裝-只留下充足的焊球暴露在外面，以提供充足的焊料，而不需要傳統式焊球端子設計中典型的焊料橋接。

ANDON端子根據這種特殊的設計，端子和PC板焊盤之間的臨界距離通常從.036減少到018-.022。因此，焊料變成錨截面的一部分，為聯接提供附加的機械強度，并優化電氣連接。因為ANDON端子還帶來了控制的焊料分散化，薄膜封裝焊料減少了傳統式錫球端子設計中原有的焊料橋接風險隱患。

ANDON為全球客戶提供高性能插座產品，如CCD、光電、傳感器、電池等項目所需的插座產品。產品廣泛應用于研發設計、軍用和高溫環境項目。

深圳市立維創展科技有限公司，授權代理銷售ANDON產品，歡迎咨詢。

詳情了解ANDON請點擊：/brand/76.html

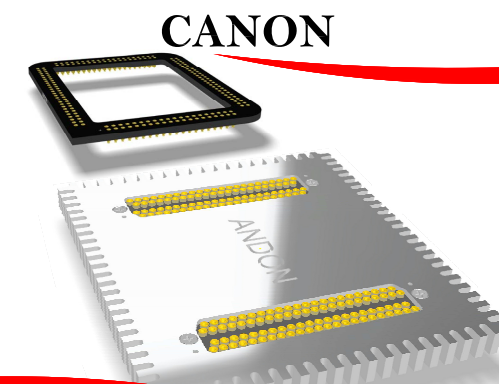

CANON
CANON Model Number	Andon Part Number Replace "XXX" with Terminal Type		Terminal Type		Pin ? [in]	Figure Number	Page Number
CANON Model Number	Andon Part Number Replace "XXX" with Terminal Type	Thru-Hole	Surface Mount	Rollerball?	Pin ? [in]	Figure Number	Page Number
3U5MGXS	698-180-XX-XXX-R27-L14	TH-491	SM-500	SM-RB593	_	3	2
35MMFHDXS	IS236D-00672-180-XXX-R27-L14	75M	384M	RB338K	0.018	1	1
120MXS	24-00661-188-XXX-R27-L14	284K	281K	RB338K	0.018	2	2
35MMFHDXS	IS236D-00672-180-75M-R27-L14-HS1	75M	_	_	0.018	5	3
120MXS	24-00661-188-XXX-R27-L14-HS1	284K	_	_	0.018	4	3
