ADI晶圓ADT7517

發布時間：2022-11-01 16:50:15 瀏覽：3090

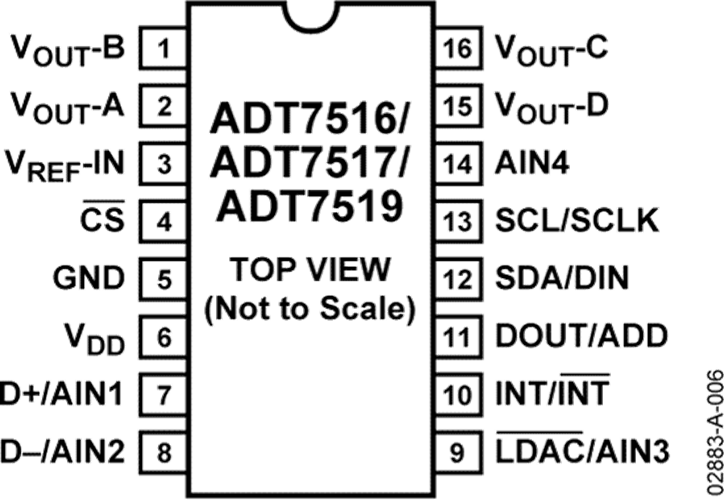

ADT7516/ADT7517/ADT7519集成了一個10位溫度數字轉換器，一個10位4通道ADC和一個4通道12/10/8位DAC在一個16針QSOP包中。ADT7517還有一個內置的帶隙溫度傳感器和一個10位ADC，適用于溫度監測和0.25°C分辨率的數字化。

ADT7516/ADT7517/ADT7519選用2.7V ~ 5.5V單路電源。ADC通道的輸入電壓范圍為0v ~ 2.28 V，輸入帶寬為DC。ADC通道的參考電壓在內部獲得。DAC的輸出電壓范圍從0v到VDD，典型的設置時間為7μs。

ADT7516/ADT7517/ADT7519提供兩種串行接口選項:與SPI?、QSPI?和MICROWIRE?接口標準兼容的4線串行接口，以及雙線SMBus/I2C接口。ADT7517具有待機模式，能夠通過串口進行控制。

四個dac的參考電壓能夠在內部獲得，能夠從單個參考電壓管腳獲得。所有dac的輸出能夠使用軟件LDAC功能或外部LDAC管腳同步更新。ADT7517有一個內置的開機復位電路，以確保DAC輸出被供電到0v，并保持在那里，直到一個有效的寫操作被執行。

具有寬電源電壓范圍，低電源電流，和SPI-/ i2兼容接口，ADT7517是各種應用的理想選擇，包括個人電腦，辦公設備和家用電器。

優勢和特征

ADT7517：4個10位DAC

緩沖電壓輸出

根據設計對每個代碼確保單調性

10位高溫數字轉換器

10位4通道ADC

DC輸入帶寬

輸入范圍：0V至2.28V

工作溫度：?40°C至+120°C

溫度傳感器精密度：±0.5°C（典型值）

電源電流范圍：2.7V至5.5V

DAC輸出范圍：0V至2VREF

關閉電流：<10μA

應用

·便攜式電池供電儀器儀表

·個人計算機

·智能化電池充電器

·電信系統

·電子測試設備

·家電產品

·過程管理

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI晶圓請點擊：/brand/68.html
