M17/133-00001半剛性電纜EZ Form

發布時間：2022-11-28 16:54:10     瀏覽：1472

EZ Form半剛性電纜的特別之處關鍵在于易于彎曲制成品形狀，彎曲后仍然可以保持穩固狀態。M17/133-00001特性使之特別適合自動化彎曲設備及人工成型。

EZ Form提供27種滿足MIL-DTL-17銅鋁護線套標準半剛性電纜。M17/133-00001電纜滿足或超過Mil并提供更多的尺寸和飾面。

為防止氧化，EZ Form建議把M17/133-00001保存在原包裝中，使用前保存在干燥的溫度監控環境中。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

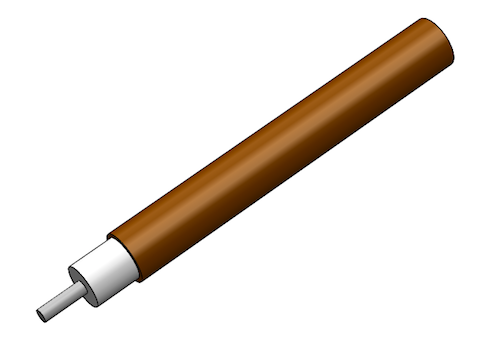

EZ Form (9).png

DIMENSIONS

UNITS

M17/133-00001
REV F1

Outer Conductor Diameter

In

.0865*

mm

2.20*

Center Conductor Diameter

In

0.0201

mm

0.51

Dielectric Diameter

In

0.066

mm

1.68

MATERIALS

Outer Conductor


Copper

Outer Conductor Plating


Tin

Dielectric


PTFE

Center Conductor


SPCW

RoHS Compliant


YES

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

.125

mm

3.18

Weight

lbs / 100ft

1.58

kg / 100m

2.35

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.5

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1500

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

15

1.0 GHz

22

5.0 GHz

50

10.0 GHz

80

18.0 GHz

110

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

Power (Watts Cw
@ 20 °C, Maximum)

0.5 GHz

180

1.0 GHz

130

5.0 GHz

54

10.0 GHz

35

18.0 GHz

24

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
