EZ Form半剛性電纜M17/133-00008

發布時間：2023-03-17 16:48:09 瀏覽：2038

半剛性電纜是現階段許多微波射頻應用中廣泛使用的主要微波器材。半剛性電纜最基本的形式是根據金屬軟管組成的同軸傳輸線。MIL-DTL-17QPL審批的電纜線。

EZ Form提供27種滿足MIL-DTL-17標準化的銅和鋁保護套半剛性電纜。M17/133-00008電纜線滿足或超過Mil規格，并提供更多的規格和飾面。

為防止氧化，EZ Form建議把M17/133-00008儲存在原封裝中，并把它儲存在干燥的溫度可控環境里直到使用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

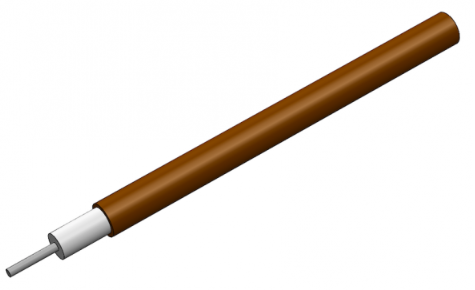

EZ Form (11).png

DIMENSIONS	UNITS	M17/133-00007 REV F1
Outer Conductor Diameter	In	.0865
Outer Conductor Diameter	mm	2.2
Center Conductor Diameter	In	0.0201
Center Conductor Diameter	mm	0.51
Dielectric Diameter	In	0.066
Dielectric Diameter	mm	1.68
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	.05
Inside Bend Radius (Minimum)	mm	1.27
Weight	lbs / 100ft	1.58
Weight	kg / 100m	2.35
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.5
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1500
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	15
	1.0 GHz	22
	5.0 GHz	50
	10.0 GHz	80
	18.0 GHz	110
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz	180
	1.0 GHz	130
	5.0 GHz	54
	10.0 GHz	35
	18.0 GHz	24
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
