ADAQ4003 μModule ?精密數據采集 (DAQ) ADI

發布時間:2023-07-10 16:59:47     瀏覽:2678

ADIADAQ4003是款μModule ?精密數據采集(DAQ)信號鏈解決方案,能夠將器件選擇、優化和規劃的信號鏈設計考驗從技術人員轉移至器件上,從而降低精密測量系統的研發時間。

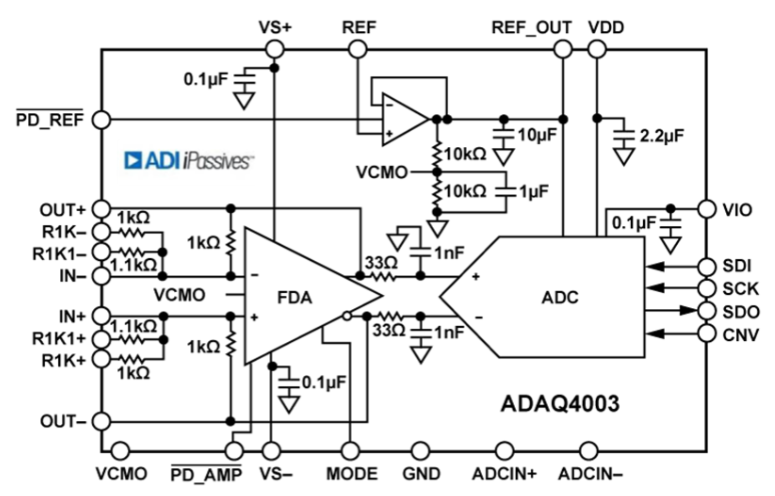

ADAQ4003選用系統級封裝(SIP)技術工藝,將數個通用型信號處理和控制模塊組合到單獨器件中,從而降低了終端系統組件數量。ADAQ4003包括高分辨率18位、2MSPS逐漸接近存儲器(SAR)、模數轉換器(ADC)、低噪聲、全差分ADC驅動放大器(FDA)穩定的參考緩沖器。

ADAQ4003選用ADIiPassives?技術工藝,還集成化具備優質適配和漂移特征的關鍵無源器件,可最大限度地降低與溫度有關的誤差源并且提供優化的性能指標。將ADAQ4003信號鏈解決方案封裝在中小型7mm×7mm、0.80mm間距、49CSP_BGA中,能夠實現緊湊的外觀設計,而不需要舍棄性能指標,并優化了設備終端物料清單管理。這種級別的網絡集成促使ADAQ4003對印刷線路板(PCB)規劃的敏感性大幅度降低,同時仍舊提供滿足各種信號頻率的操作靈活性。

ADAQ4003串行外設端口(SPI)兼容的串行用戶接口應用獨立的VIO開關電源,與1.8V、2.5V、3V5V邏輯性兼容。ADAQ4003特定操作溫度為?40°C+125°C。


特征與優勢

優化的設計之旅

具備可選擇輸入范圍的全差分ADC驅動器

5VV REF的輸入范圍:±10V、±5V或±2.5V

包括必須的無源器件

±0.005%i無源匹配電阻陣列

寬輸入共模電壓范圍

高共模抑制比

單端到差分轉換

增加信號鏈密度

中小型、7mm×7mm0.80mm間距、49CSP_BGA

與分立解決方案相比較,占用面積降低4

具備VCM形成性能的板載參考緩沖器

性能卓越

吞吐量:2MSPS,無通道延遲

確保18位無漏碼

INL:±3ppm(標稱值),±8ppm(確保值)

SINAD99dB標稱值(G=0.454)

失調偏差漂移:標稱值0.7ppm/°C(G=0.454)

增益值偏差漂移:±0.5ppm/°C(標稱值)

總功耗低:2MSPS時標稱值為51.6mW

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

具備1.8V2.5V、3V5V多功能邏輯性端口電源

應用領域

自動測試設備

系統自動化

過程管理

醫療設備

數字控制電路

ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。

詳情了解ADI晶圓請點擊:/brand/68.html

推薦資訊

  • PMTA-0218-17-2低噪聲放大器Princeton Microwave
    PMTA-0218-17-2低噪聲放大器Princeton Microwave 2024-06-18 09:15:27

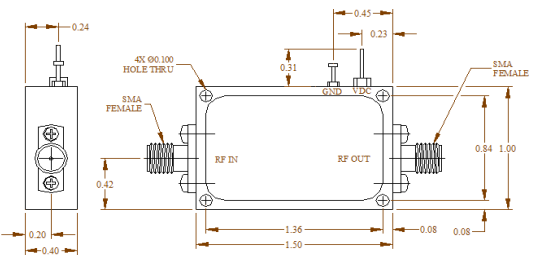

    PMTA-0218-17-2低噪聲放大器是Princeton Microwave專為2 GHz至18 GHz頻率范圍設計的高性能射頻放大器。其特點包括:頻率范圍2 GHz至18 GHz,最小17 dB的小信號增益,±1.25 dB的增益平坦度,2 dB的噪聲系數,-10 dB的輸入/輸出回波損耗,最小18 dB的輸出,12 V的直流工作電壓,100 mA的直流工作電流,SMA連接器,5 dBm的射頻輸入功率,-40℃至85℃的工作溫度,-55℃至150℃的儲存溫度。
