Glenair 7觸點面板安裝插座連接器

　　Glenair的7觸點引腳面板安裝插座連接器是CB系列的“PogoPin”連接器，專為面板安裝設計。其主要特點如下：

　　1. 接觸類型：插座采用不可拆卸的焊杯接觸點，支持最多#20 AWG的標準線(直徑1mm)。接觸點鍍有硬金，確保更好的導電性和耐用性。可選的PC尾接觸有兩種長度：3.5mm和8.0mm。

　　2. 外殼材料和防護：插座的外殼和壓帽為不銹鋼材料，外殼鍍有黑色鉻酸鹽，提供良好的防護。插座配有硅膠面密封件，防止在未連接時的水分侵入。未配對時的開放面耐壓為0.4bar，具有5000次的插拔循環壽命。

　　3. 安裝類型：

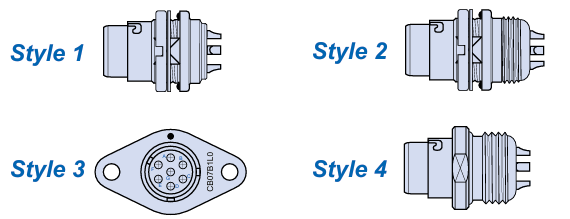

Glenair 7觸點面板安裝插座連接器安裝類型

　　A：帶有壓帽的插座適合后面板安裝，最大面板厚度為3.5mm，配有不銹鋼壓帽和平墊圈，硅膠O形圈確保面板的密封性。

　　B：帶有M14X1附件螺紋的壓帽插座，適合后面板安裝，具備與類型A類似的密封功能。

　　C：帶有兩個法蘭安裝孔的前面板安裝插座，安裝孔可接受M3螺絲，附帶O形圈確保面板密封。

　　D：帶有螺紋并適用于厚面板安裝的插座，帶有PC9螺紋并配有O形圈。

　　4. 7觸點引腳插座的接線方式：不同安裝類型的插座支持多種觸點配置，包括焊杯接觸點和不同長度的PC尾接觸點。安裝方式有螺紋安裝、法蘭安裝等，每種配置還提供不同的極化位置和顏色編碼，以確保正確的連接。

規格參數：

Mounting Style	Polarizing Contact Position 1 Fig. Type (White)	Polarizing Position 2 (Yellow)	Polarizing Position 3 (Green)	Polarizing Position 4 (Pink)
Jam Nut	Fig.1 Solder Cup CB07C1L0	CB07C2L0	CB07C3L0	CB07C4L0
Jam Nut	Fig.1 Short PC Tail CB07C1L1	CB07C2L1	CB07C3L1	CB07C4L1
Jam Nut	Fig.1 Long PC Tail CB07C1L2	CB07C2L2	CB07C3L2	CB07C4L2
Jam Nut w/Thd.	Fig.2 Solder Cup CB07T1L0	CB07T2L0	CB07T3L0	CB07T4L0
Jam Nutw/Thd.	Fig.2 Short PC Tail CB07T1L1	CB07T2L1	CB07T3L1	CB07T4L1
Jam Nut w/Thd.	Fig.2 Long PC Tail CB07T1L2	CB07T2L2	CB07T3L2	CB07T4L2
Flange	Fig.3 Solder Cup CB07B1L0	CB07B2L0	CB07B3L0	CB07B4L0
Flange	Fig.3 Short PC Tail CB07B1L1	CB07B2L1	CB07B3L1	CB07B4L1
Flange	Fig.3 Long PC Tail CB07B1L2	CB07B2L2	CB07B3L2	CB07B4L2
Thread-In	Fig.4 SolderCup CB07Q1L0	CB07Q2L0	CB07Q3L0	CB07Q4L0
Thread-In	Fig.4 Short PC Tail CB07Q1L1	CB07Q2L1	CB07Q3L1	CB07Q4L1
Thread-In	Fig.4 Long PC Tail CB07Q1L2	CB07Q2L2	CB07Q3L2	CB07Q4L2

　　這款連接器能夠在惡劣環境下提供可靠的電氣連接，并廣泛應用于航空航天等高要求的行業。
