KUPA190250-80LIN高性能LDMOS功率放大器Kuhne

發布時間：2024-11-25 09:30:17 瀏覽：1614

　　KU PA 190250 80 LIN是一款高性能的LDMOS功率放大器，專為需要高線性和高數據傳輸率的應用而設計。它適用于數字廣播系統(如DVB-T、DVB-S)、使用QPSK、QAM調制類型的COFDM系統以及多頻道多點分配服務(MMDS)。這款放大器的獨特之處在于其射頻預失真功能，能夠補償功率放大器的固有非線性，并保證極低的EVM(誤差向量幅度)水平。

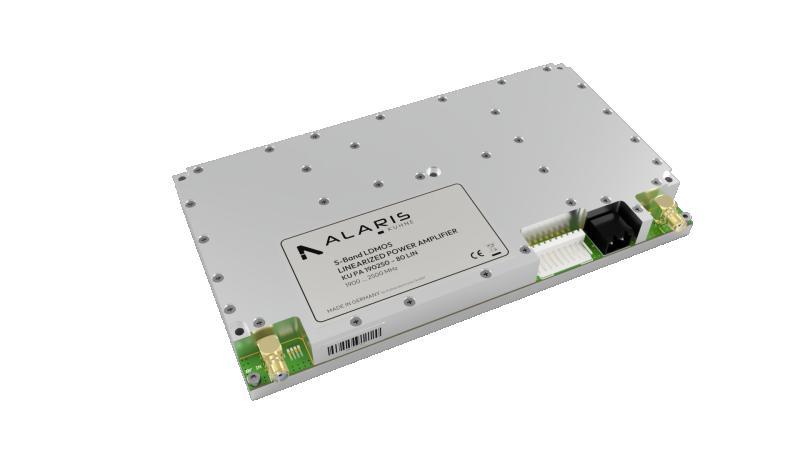

KUPA190250-80LIN高性能LDMOS功率放大器Kuhne

　　關鍵特性：

　　LDMOS FET技術：提供高線性度。

　　內置線性化器：增強信號的線性度。

　　良好的諧波抑制：減少諧波干擾。

　　隔離器：保護設備免受高VSWR(電壓駐波比)影響。

　　監控輸出：監測正向和反向功率及檢測(直流電壓)。

　　ON/OFF控制：通過直流電壓控制設備開關(3至14V時開啟)。

　　自動電平控制(ALC)：可調，以適應不同的信號強度。

　　串行接口：便于遠程控制和監控。

　　技術規格：

　　頻率范圍：1900至2500 MHz，覆蓋S波段。

　　輸入功率：正常操作時+5至10 dBm，最大+10 dBm。

　　輸出功率：在COFDM模式下，典型值為40 dBm/10 W。

　　增益平坦度：在小信號和ALC開啟時，典型值為±1 dB。

　　諧波抑制：在40 dBm時，典型值為60 dB。

　　輸出保護：通過隔離器實現。

　　電源電壓：+3至14 V DC。

　　供電電壓：+28至32 V DC。

　　靜態電流：典型值為1.4 A。

　　電流消耗：在10 W時，典型值為3.5 A。

　　正向和反向檢測：支持(RMS檢測器)。

　　工作溫度范圍：-20至+55°C。

　　輸入和輸出連接器/阻抗：SMA-female，50 ohms。

　　機箱：銑制鋁。

　　尺寸：184 x 100 x 20 mm。

　　重量：典型值為550 g。

　　應用領域：

　　電信：適用于電信提供商和廣播領域。

　　空間與科學：適用于研究機構和學術界。

　　應用場景：

　　通信：包括安全通信、點對點通信、轉發器、范圍擴展器和增強器、點對多點通信以及低截獲概率通信。

　　廣播：包括數字廣播和無線回傳。

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
