NXP LS1046A處理器：高性能、多核、64位Arm?架構處理器

發布時間：2025-02-26 09:01:42 瀏覽：2287

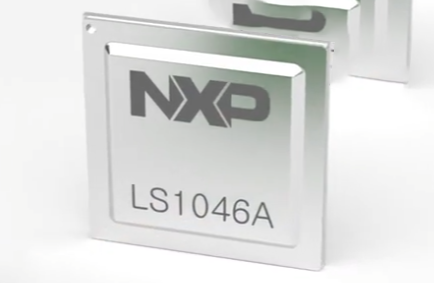

NXP LS1046A處理器

　　產品概述

　　核心架構：LS1046A處理器是NXP QorIQ系列的高性能、多核、64位Arm?架構處理器。

　　核心數量：支持四核(LS1046A)和雙核(LS1026A)版本。

　　目標應用：適用于嵌入式網絡、工業基礎設施、企業路由器、交換機、網絡附加存儲(NAS)、安全設備、虛擬客戶邊緣設備(vCPE)等。

　　性能特點

　　核心性能：

　　四個32位/64位Arm? Cortex?-A72處理器核心，共享2 MB L2緩存，支持高達1.8 GHz的操作頻率。

　　單線程核心，每個核心配備32 KB L1數據緩存和48 KB L1指令緩存。

　　支持高達10 Gbps的性能，支持DDR4 SDRAM內存控制器，支持ECC(錯誤校正碼)保護。

　　數據路徑加速架構(DPAA)：

　　包括幀管理器(FMan)、隊列管理器(QMan)、緩沖區管理器(BMan)等，支持數據包解析、分類、調度、擁塞管理等功能。

　　集成安全引擎(SEC)，支持IPsec、SSL、DTLS等安全協議。

　　接口支持：

　　8個SerDes通道，支持多種高速接口，包括PCIe 3.0、SATA 6 Gbit/s、10 GbE接口、SGMII接口等。

　　集成eSDHC控制器、USB 3.0控制器、I2C、SPI、GPIO等通用接口。

　　低功耗設計：

　　支持多種低功耗模式，包括深度睡眠模式、低功耗待機模式等。

　　支持0.9 V和1.0 V核心電壓，優化功耗表現。

　　開發支持

　　開發工具：提供完整的開發工具鏈，包括編譯器、調試器、評估板等。

　　生態系統：支持Linux、FreeRTOS等操作系統，提供豐富的軟件庫和開發示例。

　　封裝與電氣特性

　　封裝類型：采用23 mm x 23 mm的780球FC-PBGA封裝。

　　電氣特性：支持多種電源電壓，包括1.8 V、3.3 V等，支持多種接口標準。

　　應用場景

　　網絡設備：小型交換機、路由器、vCPE設備。

　　工業自動化：支持Profibus、HDLC等工業協議的PLC和控制系統。

　　物聯網(IoT)：作為邊緣計算設備的核心處理器。

　　安全設備：支持高速加密和安全協議處理。

　　型號：

Part Number	Marketing Description	Core Type	Operating Frequency [Max] (MHz)	External Memory Supported	SRAM (kB)	Cache (KB)
LS1026ASE8MQA	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1026ASE8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026ASE8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026ASE8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026ASN8MQA	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1026ASN8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026ASN8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026ASN8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026AXE8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026AXE8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026AXE8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026AXN8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026AXN8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026AXN8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046ASE8MQA	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1046ASE8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046ASE8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046ASE8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046ASN8MQA	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1046ASN8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046ASN8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046ASN8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046AXE8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046AXE8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046AXE8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046AXN8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046AXN8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046AXN8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
