Teledyne SP Devices ADQ33雙通道12位1GSPS數字化儀

發布時間：2025-03-27 09:24:40 瀏覽：2113

　　ADQ33是由Teledyne SP Devices推出的一款高端12位雙通道數據采集板，適用于需要高采樣率和高數據傳輸速率的科學儀器和測量系統。

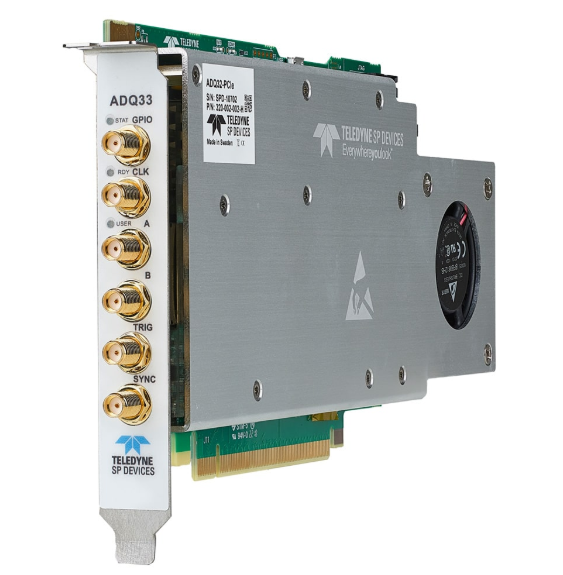

Teledyne SP Devices ADQ33雙通道12位1GSPS數字化儀

　　模擬輸入

　　通道數：2個通道(A和B)

　　采樣率：每個通道1 GSPS

　　帶寬：1 GHz(-3dB)

　　輸入范圍：0.5 Vpp

　　輸入阻抗：50 Ω

　　耦合方式：直流耦合(DC)

　　連接器類型：SMA

　　可編程直流偏置：范圍為-0.25 V至+0.25 V

　　動態性能

　　串擾：<500 MHz時為-70 dBFS

　　噪聲功率密度：0至500 MHz為-144 dBFS/√Hz

　　信噪比(SNR)：0至500 MHz，-1dBFS時為55 dBc

　　無雜散動態范圍(SFDR)：0至500 MHz，-1dBFS時為64 dBc

　　有效位數(ENOB)：0至500 MHz，-1dBFS時為8.9位

　　時鐘和觸發

　　內部時鐘參考：10 MHz，精度±3 ppm，年漂移±1 ppm

　　外部時鐘參考輸入：1 MHz至500 MHz，支持抖動清潔器

　　外部直接采樣時鐘輸入：1000 MHz

　　時鐘參考輸出：10 MHz，負載為50 Ω時為1.2 Vpp

　　觸發器和GPIO：支持多種觸發模式和GPIO功能，包括輸入和輸出

　　數據存儲和傳輸

　　數據存儲：8 Gbyte板載數據存儲

　　數據傳輸接口：PCIe Gen3 x8

　　數據傳輸速率：至CPU為7 GByte/s(無頭部)，至GPU為7 GByte/s(無頭部)

　　支持的PCIe版本：Gen1、Gen2、Gen3

　　支持的PCIe通道數：1、4、8

　　應用場景

　　光學相干斷層掃描(SS-OCT)：用于高分辨率成像

　　飛行時間質譜儀：用于精確質量分析

　　分布式光纖傳感器：用于長距離監測

　　激光雷達(LIDAR)：用于距離測量和成像

　　科學儀器：用于高精度數據采集

　　掃描聲學顯微鏡：用于材料分析

深圳市立維創展科技有限公司，優勢渠道提供Teledyne SP Devices產品訂貨，歡迎咨詢了解。
