PmT-3310-Frequency(24-48GHz)毫米波鎖相振蕩器Princeton Microwave Technology

發布時間：2025-08-12 08:51:01 瀏覽：2229

　　Princeton Microwave Technology Inc. 的 PmT-3310鎖相振蕩器采用外部參考信號 進行相位鎖定，提供 24 GHz 至 48 GHz 的高頻輸出，具有優異的相位噪聲性能和晶體振蕩器的頻率穩定性。

PmT-3310鎖相振蕩器

　　1. 關鍵電氣參數

　　頻率范圍:24 ~ 48 GHz

　　輸出功率:+14 dBm

　　負載 VSWR：2.0:1

　　雜散抑制：-80 dBc

　　諧波抑制：-25 dBc

　　相位噪聲(10 kHz 偏移)：-120 dBc/Hz

　　參考輸入頻率：100 MHz

　　參考輸入功率：0 ±3 dBm

　　電源電壓：12/15 V DC

　　工作電流：250 mA

　　封裝尺寸：2.25" x 2.25" x 0.62"

　　2. 典型相位噪聲性能

　　在 5 GHz、10 GHz、14 GHz、26 GHz 和 45 GHz 不同頻點下，相位噪聲表現優異。

　　相位噪聲隨著偏移頻率增加而降低，典型值：

　　10 kHz 偏移：-120 dBc/Hz

　　100 kHz 偏移：-140 dBc/Hz

　　1 MHz 偏移：優于 -150 dBc/Hz

　　3. 適用場景

　　軍事與航空航天(雷達、電子戰系統)

　　衛星通信(Ka 波段、毫米波通信)

　　5G/6G 研發與測試(高頻段信號源)

　　實驗室 & 測試設備(頻譜分析儀、信號發生器)

　　高精度儀器(原子鐘、量子計算)

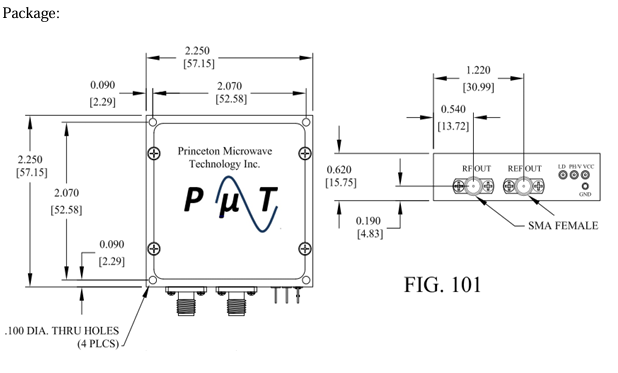

　　4. 封裝與連接方式

　　封裝類型：緊湊型金屬封裝(尺寸 2.25" x 2.25" x 0.62")

　　連接器：SMA-F(標準 SMA 母頭)

　　表面處理：鍍鎳(Nickel Plated)，增強耐用性

　　5. 環境溫度

　　工作溫度：-25°C 至 +70°C

　　存儲溫度：-55°C 至 +125°C

PmT公司自1993年起為軍事和電信市場提供高質量的微波器件，如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品，歡迎了解。
