Connor-Winfield VBLD861-100.0M超低相位噪聲VCXO

發布時間：2025-08-15 08:44:26 瀏覽：2744

　　Connor-Winfield VBLD861系列，是一款超低抖動壓控晶體振蕩器(VCXO)，采用9×14mm SMT封裝，工作電壓3.3V，頻率范圍80-125MHz，提供±20ppm牽引范圍，具有60fs的優異抖動性能。

　　該產品采用三次泛音高Q晶體設計，相位噪聲極低(本底噪聲<-160dBc)，能有效抑制機械振動干擾，并支持商業級和工業級溫度范圍(如-40~85°C)。主要應用于需要高精度時鐘信號的設備，如通信設備、網絡設備等。


　　關鍵特性：

　　供電電壓：3.3V ± 5% (3.135V ~ 3.465V)

　　輸出邏輯：LVCMOS

　　頻率范圍：80MHz ~ 125MHz(支持80.0M、81.92M、100.0M、119.0M、122.88M、125.0M)

　　頻率穩定性：±10ppm(溫度)、±0.2ppm(電壓)、±5ppm(老化10年)

　　牽引范圍：±20ppm(典型)，±5ppm(絕對APR)

　　抖動性能：60fs RMS(典型)、100fs RMS(最大)

　　相位噪聲：-80dBc/Hz(10Hz)、-165dBc/Hz(1MHz)

　　工作溫度：0~85°C、0~70°C、-40~85°C、-20~70°C

　　封裝尺寸：9×14mm SMT(表面貼裝)

　　控制電壓(Vc)范圍：0.3V ~ 2V(1.65V 中點)

　　牽引斜率：15ppm/V(Vc=1.65V)

　　調制帶寬：10kHz(3dB)

　　啟動時間：≤10ms

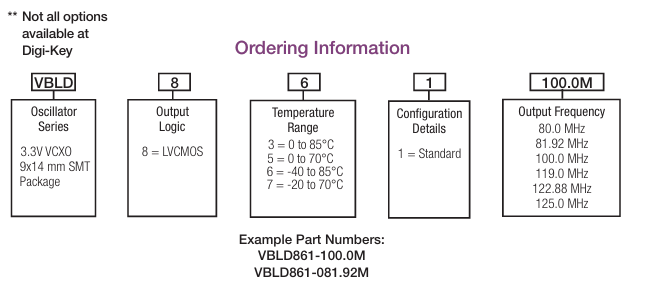

　　訂購指南：

　　相關型號：

　　VBLD861-080.0M

　　VBLD861-081.92M

　　VBLD861-100.0M

　　VBLD861-122.88M

　　VBLD861-125.0M

更多Connor-Winfield晶振產品可咨詢立維創展。
