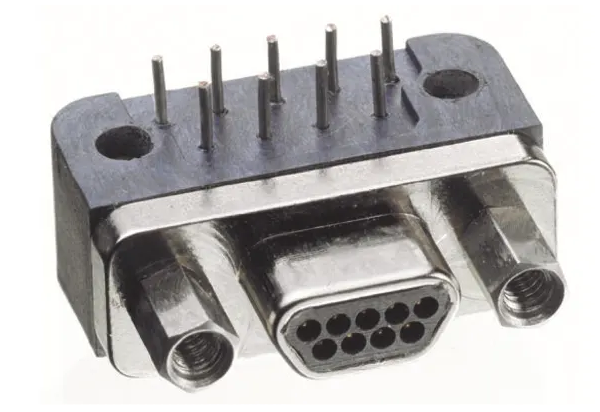

Glenair MWDM2L-25PCBRP-.110直角通孔D-sub連接器插頭
發布時間:2025-09-26 08:44:16 瀏覽:2407
1.型號系列:Glenair MWDM-CBR(直角通孔型)
2.核心特性:
高性能:鍍金TwistPin觸點,接觸電阻≤8mΩ
安裝方式:支持面板后置安裝(最大面板厚度0.125英寸)
環保選項:提供RoHS兼容的鍍金端子(默認錫鉛焊料涂層)
外殼材質:鋁合金/不銹鋼,可選鍍鎘、鍍鎳等處理
電流承載能力:3A(600V AC,海平面)
絕緣電阻:≥5000MΩ
工作溫度:-55°C ~ +150°C
機械強度:耐沖擊50g,振動20g
觸點:9/15/21/25/31/37/51/69/75/100/130針(分公頭Pin/母頭Socket)
端子長度公差:±0.015英寸(如.110"、.125"等選項)
3.機械結構與安裝
(1)面板安裝選項:
標準后置安裝:支持厚度≤0.125英寸面板
Jackpost型號:R1(0.032")至R6(0.125")
(2)PCB布局關鍵尺寸:
安裝孔直徑:9-51針φ0.096"(2.44mm),75-130針φ0.125"(3.18mm)
法蘭固定孔:多組φ0.100"(2.54mm)孔位,間距詳見布局圖
(3)方向性設計:
提供公頭(Pin)和母頭(Socket)兩種PCB布局圖紙,含精確坐標標注

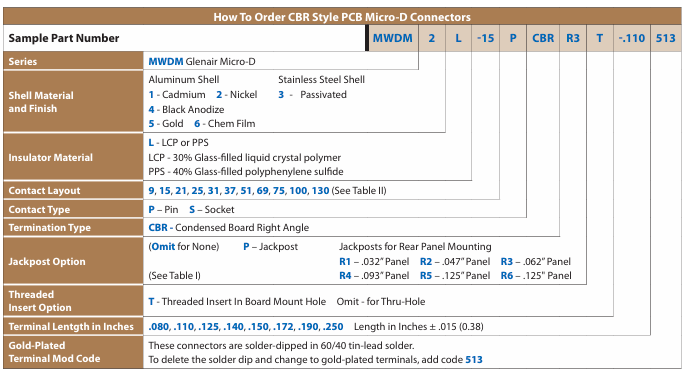

訂購指南
