DEI1090航空電子LED驅動器IC
發布時間:2025-10-31 09:39:03 瀏覽:441
DEI1090是一款16引腳雙極型集成電路,專為驅動八顆LED并提供脈沖寬度調制(PWM)調光控制而設計。它通過模擬白熾燈的“平方律”亮度曲線,實現了從10mA到20mA的可調最大LED電流和200:1的調光范圍(在50Hz時)或40:1的調光范圍(在200Hz時)。此外,該驅動器可以級聯以同步驅動額外的LED組。

特性
模擬白熾燈調光曲線:通過PWM控制LED亮度,平均電流與輸入調光電壓的平方成正比。
可調PWM頻率:通過外部電容設置PWM頻率,范圍從50Hz到200Hz。
最大LED電流可調:通過外部電阻設置最大LED電流,范圍從10mA到20mA。
八路LED驅動輸出:每路LED驅動輸出的平均電流與VIN引腳的電壓平方成正比。
級聯功能:通過PWM引腳實現多個DEI1090設備的同步操作。
封裝類型:16引腳SOICW封裝。
電氣特性
工作電壓范圍:+4.5V至+16.5V。
工作溫度范圍:-55℃至+85℃。
最大功耗:700mW(在85℃時)。
ESD保護:符合JEDEC A114-A標準,人體模型2000V。
應用場景
航空電子:儀表盤背光(適應-55°C至+85°C嚴苛環境)。
照明替換:可調光LED替代白熾燈。
工業顯示:鍵盤、面板的均勻背光。
封裝與規格

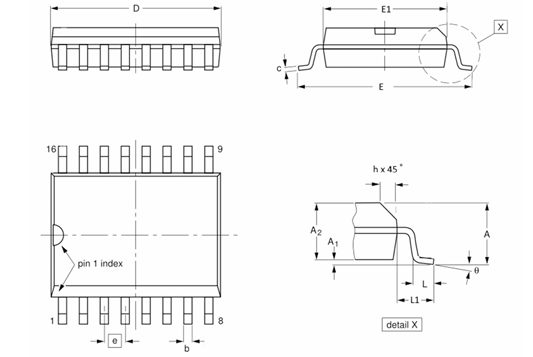

封裝:16引腳SOICW(寬體),符合RoHS標準。
熱管理:最大功耗700mW(需確保結溫≤125°C)。
