Sonoma Scientific RF同軸隔離器(40MHz-40GHz)產品介紹

發布時間：2026-03-09 09:19:08 瀏覽：309

　　Sonoma Scientific 同軸隔離器(Coaxial Isolator) 是一種用于 RF / 微波系統 的鐵氧體器件，主要作用是只允許信號單向傳輸，抑制反射信號返回到信號源，從而保護功放、發射機和測試設備。

　　該公司自 1987 年成立，專注于 RF/Microwave 鐵氧體隔離器和環形器(Circulator) 的設計與制造，產品頻率范圍可覆蓋 40 MHz–40 GHz，應用廣泛于通信、雷達、衛星、醫療設備等領域。

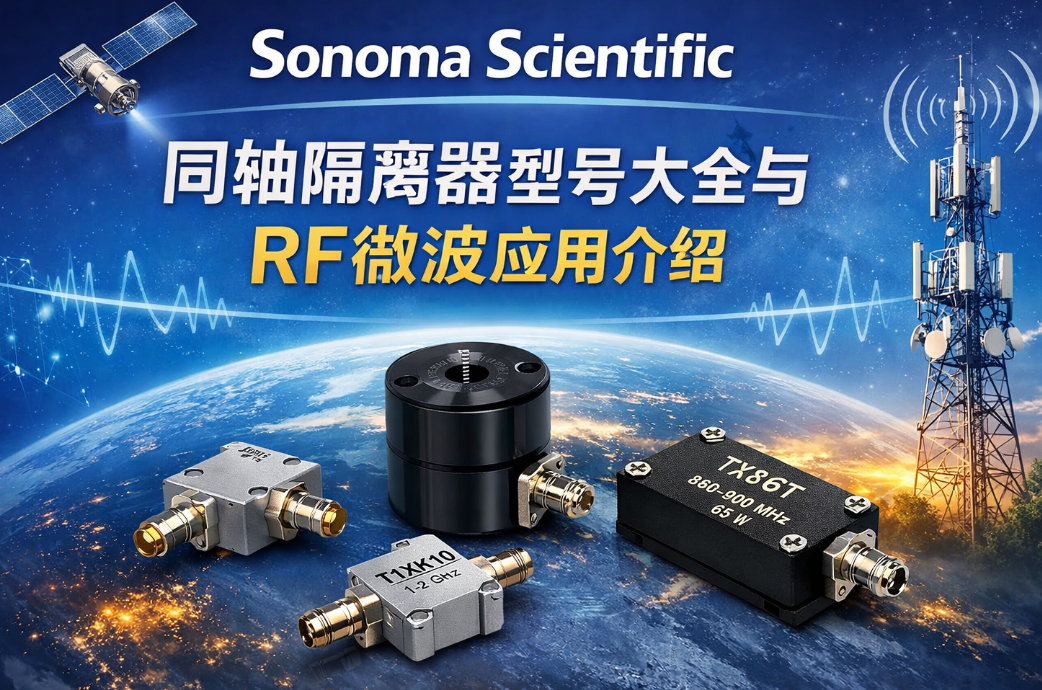

Sonoma Scientific 同軸隔離器

　　Sonoma Scientific 同軸隔離器特點

　　常見技術特點：

　　頻率范圍：40 MHz – 40 GHz

　　接口類型：SMA、N型、3.5 mm、2.92 mm 等

　　插入損耗：通常 0.3–1 dB

　　隔離度：15–40 dB

　　功率范圍：<1 W 到幾十千瓦

　　阻抗：50 Ω

　　主要類型：

　　Coaxial Isolator(同軸隔離器)

　　Drop-in Isolator(嵌入式隔離器)

　　Waveguide Isolator(波導隔離器)

　　Microstrip Isolator(微帶隔離器)

　　典型 Sonoma Scientific 同軸隔離器型號

型號	頻率范圍	功率	插入損耗	隔離度	接口
T1XK11	900 MHz – 1.9 GHz	1 W	1 dB	15 dB	SMA
T1XK10	1 – 2 GHz	10 W	0.6 dB	18 dB	SMA
T1XG1	1.96 – 2.16 GHz	1 W	0.35 dB	20 dB	SMA
T4XG1	4.4 – 5 GHz	—	0.3 dB	23 dB	SMA
T8XS1	8 – 18.5 GHz	—	0.8 dB	16 dB	SMA
TX8F1	860 – 900 MHz	65 W	0.6 dB	40 dB	SMA
TX8J1	850 – 970 MHz	55 W	0.7 dB	40 dB	SMA

　　主要應用領域

　　Sonoma Scientific 同軸隔離器常用于：

　　無線通信基站(GSM / LTE / 5G)

　　雷達系統

　　衛星通信

　　RF 功率放大器保護

　　射頻測試設備

　　公共安全無線系統(VHF/UHF)

Sonoma Scientific是設計和制造射頻/微波鐵氧體隔離器和環行器的全球領導者，為醫療、軍事、公共安全、衛星和雷達應用領域的客戶提供服務。該公司提供從 40 MHz 到 50 GHz 的各種定制和現成解決方案。Sonoma Scientific以其高質量的微波組件而聞名，其射頻隔離器和環形器包括波導(Waveguide)、同軸(Coaxial)、混合(Hybrid)、插入式(Drop-Ins)和微帶線(Microstrip)等不同類型，深圳市立維創展科技有限公司，優勢代理銷售Sonoma產品，歡迎咨詢。
