APD E1/E3系列小功率可編程高壓電源模塊介紹
American Power Design，簡稱 APD，是高壓 DC/DC
轉換器和高壓電源模塊制造商。其產品覆蓋固定高壓、可編程高壓、比例控制高壓以及低壓輸出 DC/DC
轉換器，廣泛用于工業設備、科研儀器、測試系統、激光設備、PMT、探測器、電子槍、離子槍和高壓偏置電源等應用。
APD E1/E3 系列屬于小功率可編程高壓 DC/DC 轉換器，適合需要小體積、低紋波、穩定輸出和外部模擬信號調節的高壓應用。E1 系列輸出功率為
1W，E3系列輸出功率為 3W，二者均支持 0-5Vdc 模擬信號控制，可實現 0-100% 可編程高壓輸出，并提供正高壓和負高壓型號選擇。
一、APD E1/E3系列產品特點
APD E1/E3 系列采用小型化金屬外殼設計，適合空間受限的高壓電源系統。該系列輸出電壓可由用戶按型號選擇，最高可覆蓋 +8000Vdc 或
-8000Vdc，能夠滿足高壓偏置、探測器供電、PMT 供電、實驗設備和測試儀器等場景的需求。
主要特點包括：
小功率可編程高壓 DC/DC 轉換器
支持 0-5Vdc 模擬信號控制
0-100% 可編程輸出
輸出電壓覆蓋正高壓和負高壓
最高輸出電壓可達 ±8000Vdc
高穩定性，溫度穩定性 0.005%/℃
低輸出紋波，低 EMI/RFI
支持外部校準調節
連續短路保護
六面屏蔽金屬外殼
RoHS 版本可選，型號后綴為 /Y
二、E1系列與E3系列區別
E1 和 E3 系列的主要區別在于輸出功率、電流能力、負載調整率、輸出紋波和效率。E1 系列為 1W
等級，適合小功率高壓偏置和低電流高壓輸出應用;E3 系列為 3W 等級，輸出電流能力更高，適合需要更大負載能力的小功率高壓系統。
| 對比項目 | E1系列 | E3系列 |
| 輸出功率 | 1W | 3W |
| 輸出電壓范圍 | ±100Vdc 至 ±8000Vdc | ±100Vdc 至 ±8000Vdc |
| 控制方式 | 0-5Vdc 模擬信號 | 0-5Vdc 模擬信號 |
| 可編程范圍 | 0-100% | 0-100% |
| 輸入電壓 | 11.5V-16Vdc | 11.5V-16Vdc |
| 線性調整率 | 0.05% | 0.05% |
| 負載調整率 | 0.05% | 0.10% |
| 輸出紋波 | 0.002% P-P | 0.005% P-P |
| 典型效率 | 40% | 65% |
| 開關頻率 | 180kHz-250kHz | 180kHz-250kHz |
| 短路保護 | 連續短路保護 | 連續短路保護 |
| 外殼材料 | 鍍鎳金屬外殼 | 鍍鎳金屬外殼 |
如果設備對功耗、體積和低電流高壓輸出要求更高，可選擇 E1 系列;如果負載需要更高輸出電流，建議選擇 E3 系列。

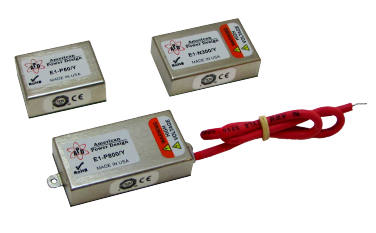

三、APD E1系列代表型號參數
APD E1 系列為 1W 小功率可編程高壓 DC/DC 轉換器，支持正高壓和負高壓型號。型號中的 P 通常代表正高壓輸出，N
通常代表負高壓輸出。
| 型號 | RoHS型號 | 輸出電壓 | 輸出電流 | 輸入電壓 | 輸出功率 |
| E1-P10 | E1-P10/Y | +100Vdc | 10mA | 11.5V-16Vdc | 1W |
| E1-N10 | E1-N10/Y | -100Vdc | 10mA | 11.5V-16Vdc | 1W |
| E1-P50 | E1-P50/Y | +500Vdc | 2mA | 11.5V-16Vdc | 1W |
| E1-N50 | E1-N50/Y | -500Vdc | 2mA | 11.5V-16Vdc | 1W |
| E1-P100 | E1-P100/Y | +1000Vdc | 1mA | 11.5V-16Vdc | 1W |
| E1-N100 | E1-N100/Y | -1000Vdc | 1mA | 11.5V-16Vdc | 1W |
| E1-P200 | E1-P200/Y | +2000Vdc | 0.5mA | 11.5V-16Vdc | 1W |
| E1-N200 | E1-N200/Y | -2000Vdc | 0.5mA | 11.5V-16Vdc | 1W |
| E1-P400 | E1-P400/Y | +4000Vdc | 0.25mA | 11.5V-16Vdc | 1W |
| E1-N400 | E1-N400/Y | -4000Vdc | 0.25mA | 11.5V-16Vdc | 1W |
| E1-P800 | E1-P800/Y | +8000Vdc | 0.125mA | 11.5V-16Vdc | 1W |
| E1-N800 | E1-N800/Y | -8000Vdc | 0.125mA | 11.5V-16Vdc | 1W |
E1 系列適合對輸出電流要求不高、但需要穩定高壓輸出和模擬調節功能的應用，例如 PMT 偏置、高壓探測器、便攜式實驗設備和小型測試系統。

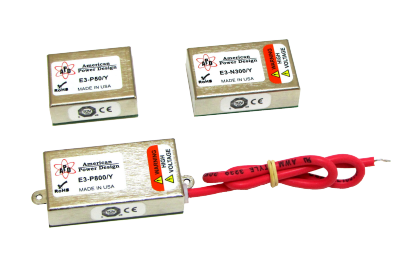

四、APD E3系列代表型號參數
APD E3 系列為 3W 小功率可編程高壓 DC/DC 轉換器，輸出電流能力高于 E1 系列，適合需要更高負載能力的高壓應用。
| 型號 | RoHS型號 | 輸出電壓 | 輸出電流 | 輸入電壓 | 輸出功率 |
| E3-P10 | E3-P10/Y | +100Vdc | 30mA | 11.5V-16Vdc | 3W |
| E3-N10 | E3-N10/Y | -100Vdc | 30mA | 11.5V-16Vdc | 3W |
| E3-P50 | E3-P50/Y | +500Vdc | 6mA | 11.5V-16Vdc | 3W |
| E3-N50 | E3-N50/Y | -500Vdc | 6mA | 11.5V-16Vdc | 3W |
| E3-P100 | E3-P100/Y | +1000Vdc | 3mA | 11.5V-16Vdc | 3W |
| E3-N100 | E3-N100/Y | -1000Vdc | 3mA | 11.5V-16Vdc | 3W |
| E3-P200 | E3-P200/Y | +2000Vdc | 1.5mA | 11.5V-16Vdc | 3W |
| E3-N200 | E3-N200/Y | -2000Vdc | 1.5mA | 11.5V-16Vdc | 3W |
| E3-P400 | E3-P400/Y | +4000Vdc | 0.75mA | 11.5V-16Vdc | 3W |
| E3-N400 | E3-N400/Y | -4000Vdc | 0.75mA | 11.5V-16Vdc | 3W |
| E3-P800 | E3-P800/Y | +8000Vdc | 0.375mA | 11.5V-16Vdc | 3W |
| E3-N800 | E3-N800/Y | -8000Vdc | 0.375mA | 11.5V-16Vdc | 3W |
E3 系列適合需要較高輸出電流的小功率高壓系統，例如高壓探測器供電、實驗設備、高壓偏置模塊、傳感器系統和測試儀器。
五、E1/E3系列適合哪些應用
APD E1/E3 系列可用于多種小功率高壓應用，尤其適合需要外部模擬控制和穩定高壓輸出的設備。
常見應用包括：
PMT 光電倍增管供電
探測器高壓偏置
傳感器系統
實驗設備
測試儀器
小型高壓電源模塊
激光相關控制設備
電子槍、離子槍輔助高壓
醫療、科研和工業檢測設備中的高壓偏置電源
在這些應用中，E1/E3 系列可以通過外部 0-5Vdc 模擬信號控制輸出電壓，便于系統根據測試條件或工作狀態調整高壓輸出。
六、E1/E3系列選型方法
選擇 APD E1/E3 系列時，可以按以下步驟確認：
首先確認輸出功率。若設備負載較小，可選擇 1W 的 E1 系列;若需要更高輸出電流，則選擇 3W 的 E3 系列。
其次確認輸出極性。正高壓輸出選擇 P 型號，負高壓輸出選擇 N 型號。例如 E3-P100 為正高壓輸出，E3-N100 為負高壓輸出。
然后確認輸出電壓。常見電壓包括
100Vdc、200Vdc、500Vdc、1000Vdc、2000Vdc、4000Vdc、6000Vdc、8000Vdc
等。選型時應根據負載要求選擇對應電壓等級。
還需要確認輸入電壓。E1/E3 系列輸入電壓范圍為 11.5V-16Vdc，適合 12V 系統供電場景。
最后確認是否需要 RoHS 版本。如項目要求 RoHS 符合版本，可選擇帶 /Y 后綴的型號，例如 E1-P100/Y、E3-N200/Y。
七、E1/E3與G10系列如何區分
APD E1/E3 和 G10 都屬于可編程高壓 DC/DC 轉換器，但應用定位不同。
E1/E3 系列適合小功率高壓應用，E1 為 1W，E3 為 3W，控制信號為 0-5Vdc，輸入電壓為 11.5V-16Vdc，適合 12V
系統中的小功率高壓輸出。
G10 系列為 10W 可編程高壓 DC/DC 轉換器，適合更高功率和更高輸出能力的應用，控制信號通常為 0-10Vdc，輸入電壓范圍為
22.8V-28.8Vdc，常用于激光器、Q開關、PMT、探測器、電子槍、離子槍、電容充電和測試設備等場景。
如果設備需要小功率、高穩定性和較小體積，E1/E3 系列更適合;如果需要更高輸出功率和更大高壓輸出能力，可考慮 G10 系列。
八、立維創展提供APD E1/E3系列選型與供應支持
立維創展可提供 American Power Design(APD) E1/E3 系列可編程高壓 DC/DC
轉換器的選型、報價、規格書和交期支持。常見型號包括
E1-P100、E1-N100、E1-P800、E1-N800、E3-P100、E3-N100、E3-P800、E3-N800 等。
如需查詢 APD E1/E3 系列產品，請提供以下信息：
完整型號
輸出電壓
正高壓或負高壓要求
輸出功率或輸出電流
輸入電壓
數量
是否需要 RoHS 版本
應用場景或替代需求
我們可根據客戶提供的型號或參數需求，協助確認 APD E1/E3 系列對應型號、規格書、報價和交期。
