KU-BAND EXT REF 1000X系列的放大器，具有以下特點和規格：
產品規格：
噪聲系數：最大15dB，室溫下。
本振穩定性：與外部參考信號相位鎖定。
相位噪聲(SSB)：最大值取決于外部參考信號。
輸入駐波比(VSWR)：最大1.8:1。
輸出駐波比(VSWR)：最大2.0:1。
增益：典型值20dB，最小18dB，最大22dB。
增益平坦度(全頻段)：不超過4dB峰峰值。
輸出1dB壓縮點(P1dB)：最小+5dBm。
接口和連接器：
電流：最大300mA。
輸入連接器：防水SMA連接器(50歐姆)。
輸出連接器：有多種選項，包括防水F連接器(75歐姆)、N連接器(50歐姆)和SMA連接器(50歐姆)。
尺寸：不包括連接器的尺寸為89.6 mm x 78mm x 40mm (3.52 in x 3.07 in x 1.57 in)。
重量：400g (14.11 oz)。
工作溫度：-40°C至+60°C。
存儲溫度：-40°C至+80°C。
外部參考頻率：10 MHz(正弦波)，功率-10至0 dBm。
頻率范圍：
1000XA：頻率范圍11.70-12.20 GHz，本振頻率10.75 GHz，中頻950-1450 MHz。
1000XB：頻率范圍12.25-12.75 GHz，本振頻率11.30 GHz，中頻950-1450 MHz。
1000XC：頻率范圍10.95-11.70 GHz，本振頻率10.00 GHz，中頻950-1700 MHz。
1000XAE：頻率范圍11.70-12.75 GHz，本振頻率10.75 GHz，中頻950-2000 MHz。
1000XGE：頻率范圍10.70-11.70 GHz，本振頻率9.75 GHz，中頻950-1950 MHz。

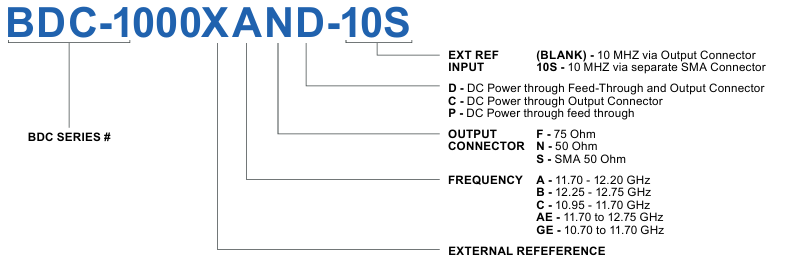

訂購指南：
