Statek SWCX4V/SWCX4石英晶體

發布時間：2024-10-30 09:23:55 瀏覽：2384

　　這些晶體專為需要抗輻射的應用而設計，SWCX4V 采用音叉式，而 SWCX4 則使用 AT 切割方式。兩者均為使用高溫電掃工藝的培養石英制作，與非電掃石英相比，這些晶體在受到輻射時可以更好地保持頻率和其他電氣特性，尤其是輻射劑量超過 100 krad(1 kGy) 的情況下。該產品通常用于高可靠性的輻射硬化應用，Statek 公司為此提供三種篩選選項，以滿足從工程設計到實際飛行任務的關鍵要求。

Statek SWCX4V/SWCX4石英晶體

　　產品特點

　　抗輻射：耐受總輻射劑量超過 100 krad

　　高沖擊電阻：采用三點安裝方式

　　超高可靠性

　　客戶定制設計

　　軍用和航天級應用

　　低老化率

　　嚴格的無塵室生產工藝

　　美國設計、制造與測試

　　應用領域

　　軍用與航天領域

　　衛星系統

　　太空探索任務

　　深空探測器

　　遙測設備

　　一般規格

Parameter	Values
Frequency	32.768 kHz for SWCX4V 14 MHz to 100 MHz for SWCX4
Calibration Toleranoe at 25°℃	450 pom zo±10 ppm
Load Capacitance,CL	9 pF for sWCX4V,or value specified 10 pF for sWCX4,or value specified
Standard Operating Temperature Ranges	Commerdial: ndustrial MHitary	-10°℃ -40°℃ -55°℃	to+70c to+85C to+125°℃
Frequency-Temperature Stabiity Options (SWCX4 only)	±50 ppm 2o±10 ppm,over -10℃ to +70℃ ±50 ppm 2o±20 ppm,over -40℃ to +85℃ ±50 ppm 2o±30 ppm,over -55°℃ to +125℃
Drvo Level (max)	0.5 μW for SWCX4V,orvalue specified 200 pW for SWCX4,or value specified
Aging.First Year	±3 ppm
Vibration,surviva	20 g,10 to 2,000 Hz,swept sine
Shock,surviva	5,000 g.0.3 ms,X sine,for sWCX4V 10.000 g,0.2 ms,X sine,for SWCX4 (higher shock available)
StorageTemperature Range	-55*C to+125°℃
Max Processing Temperature	260℃ for 20 seconds
Moisture Sensitivity Level (MSL)	These parts are hermetically sealed andare not moisture sensitive.

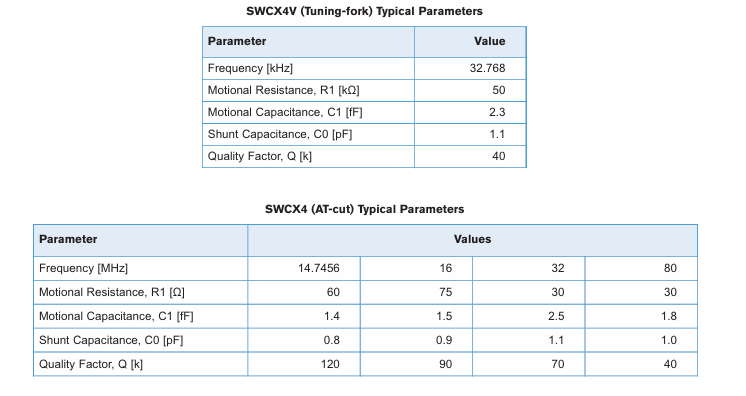

典型電氣參數

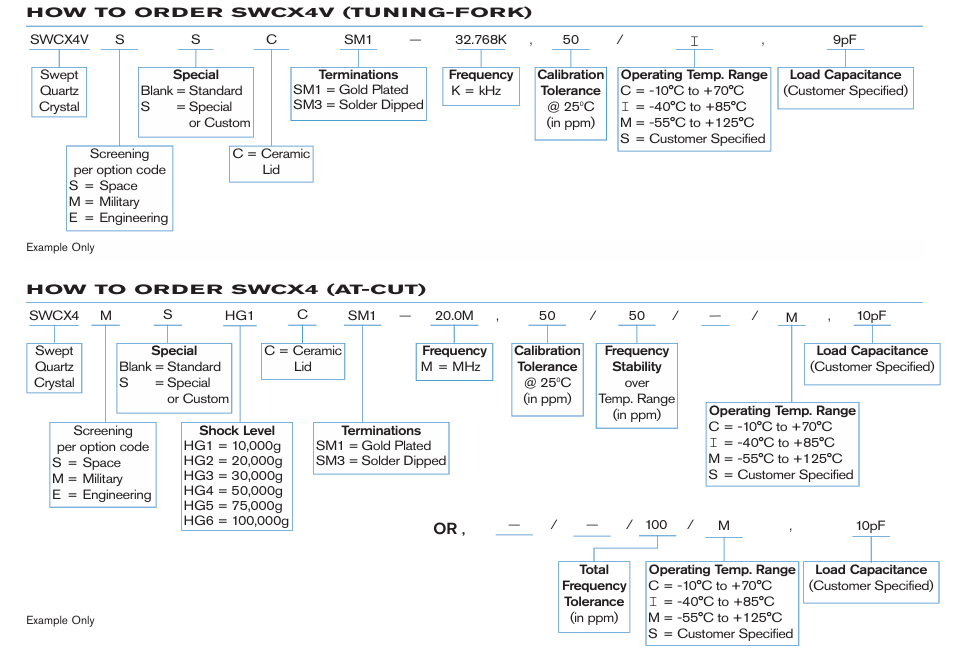

訂購指南

相關推薦：

Statek高溫高沖擊引線振蕩器

Statek小型石英晶體振蕩器

Statek超小型表面貼裝石英晶體頻率10kHz~250MHz

Statek TS1/TS4溫度傳感器頻率160~350kHz

Statek HGXOHT工業高沖擊高溫晶體振蕩器

更多Statek晶振相關產品信息可咨詢立維創展。
